H3C交換機狀態指示燈的含義，你知道嗎？
data time：2022-08-01 訪問量：
我們都知道交換機前面板一般有很多狀態指示燈，它指示了設備的運行狀況，同時也能反映設備運行的某些信息。狀態指示燈為現場運維人員提供了一手?jǐn)?shù)據，所以弄懂不同指示燈的含義很有必要。
對于H3C不同型號的交換機包含的狀態指示燈類型也不盡相同，但常見的指示燈有：系統狀態指示燈（SYS）、端口狀態指示燈、端口模式指示燈（MODE）、管理用以太網口狀態指示燈（MGMT）、交流電源指示燈（PWR）、RPS電源指示燈（RPS）、擴展卡狀態指示燈（SLOT）等。指示燈顏色一般有綠色、紅色和黃色，綠色表示設備相關功能正常；紅色表示設備相關功能異常；黃色要具體問題具體分析，可能是提示某些信息，可能是某功能異常，還可能是某功能正在啟動中。
下面以H3C S5110V2-28P 、S5110V2-28P-HPWR和S5130S-52S-H1三款機型為例，介紹一下交換機狀態指示燈的含義。
下面以H3C S5110V2-28P 、S5110V2-28P-HPWR和S5130S-52S-H1三款機型為例，介紹一下交換機狀態指示燈的含義。
1.S5110V2-28P
上圖紅色范圍1-24號指示燈是以太網端口狀態指示燈，當指示燈綠色常亮?xí)r，表示端口連接正常；當指示燈綠色閃爍時，表示端口正在接收或發送數據；指示燈滅，表示端口未使用。右側25-28號指示燈是SFP口狀態指示燈，指示燈含義與以太網端口狀態指示燈一樣。系統狀態指示燈（SYS），綠色常亮表示交換機已經正常啟動，紅色常亮表示設備存在故障，燈滅表示設備沒有通電。
2.S5110V2-28P-HPWR
該型號設備具備PoE供電功能，狀態指示燈含義與S5110V2-28P基本一樣。不同之處在于，
MODE鍵、MODE指示燈和端口狀態指示燈三者組合，能從不同方面反映設備運行信息，MODE鍵負責模式切換，MODE指示燈顯示當前模式，端口狀態指示燈顯示當前模式下的信息。
該型號設備有三種模式，頭一種模式下MODE指示燈綠色常亮，端口狀態指示燈表示當前端口連接狀態；第二種模式下MODE指示燈綠色閃爍，端口狀態指示燈表示當前哪些端口提供PoE供電；第三種模式下MODE指示燈黃色閃爍，端口狀態指示燈指示當前設備的IRF成員編號，例如設備IRF成員編號為5，則編號為5的端口狀態指示燈綠色常亮。

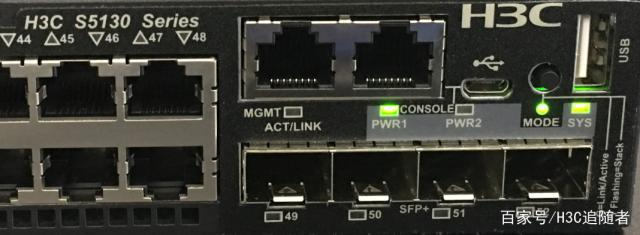

3.S5130S-52S-H1
該機型交換機有兩個電源模塊插槽，當前只安裝一個電源模塊，所以只有PWR1指示燈亮。
以上就是我們對H3C交換機狀態指示燈做出的介紹，希望能夠在設備日常運行中幫助大家熟練掌握。如果您有H3C交換機采購需求，可以撥打電話聯系我們。我們是一家正規專業的H3C蘇州代理商，能夠根據您的需求提供定制化產品，以高質量的服務回饋每一位客戶。
 |
